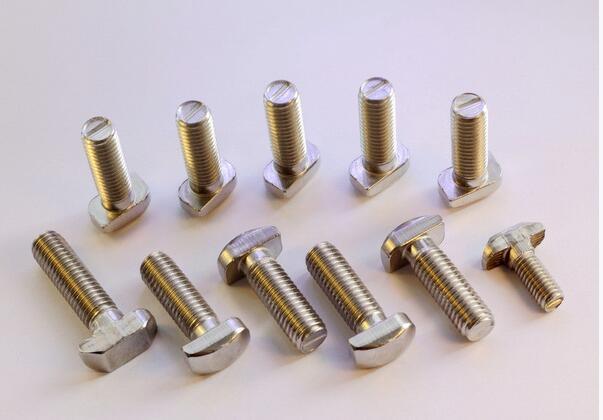

먼저 패스너를 설명하는 매개 변수는 제품 이름 (표준), 사양, 재료, 강도 수준, 표면 처리입니다. 예 : DIN912, M4-0.7x8, SCM435, 12.9, 검은 색.
1. 제품 이름 (표준) : 참고 : 표준이 아닌 표준이없는 나사의 경우 도면이 필요합니다.
예를 들어 DIN912의 중국 이름은 Hex Socket Head Cap Screw입니다. 제품 이름입니다.
그러나 GB70도 동일한 제품 이름이므로 가장 정확한 방법은 여전히 표준을 호출해야합니다. 그러나 두 표준의 크기가 다른 곳이 많이 있습니다.
세계에서 가장 영향력있는 표준은 독일 표준 (DIN), 국제 표준 (ISO), 중국 국가 표준 (GB), 미국 표준 (ANSI), 일본 표준 (JIS)입니다.
2, 사양, 나사의 일반 이름은 이빨 이름 직경 * 나사 길이입니다.
미터법 시스템에서 일반적으로 사용되는 톱니 패턴 직경 : M2, M3, M4, M5, M6, M8, M10, M12 등;
미국에서 일반적으로 사용되는 것은 다음과 같습니다. 4 # -40, 6 # -32, 8 # -32, 10 # -24, 1 / 4-20, 5 / 16-18, 3 / 8-16, 1 / 2-13 등
나사 길이는 포함 된 개체의 유효 길이를 나타냅니다. 예를 들어, 카운터 성크 (countersunk) 머리 나사에는 총 길이가 장착되고, 절반 카운터 성크 (countersunk) 머리 나사는 절반 헤드의 길이에 추가되며 실린더 헤드 나사의 길이에는 헤드 크기가 포함되지 않습니다. 같은 :
사양의 경우, 전체 이름은 치아 피치를 추가하는 것이 가장 좋습니다. 예를 들어 M4-0.7x8, 4 핑거 치아의 외경은 4mm, 0.7은 두 치아 피크 사이의 거리가 0.7mm, 8은 임베드 된 물체의 유효 길이가 8mm임을 의미합니다.
단순성을 위해, 우리는 피치를 쓰지 않으며, 가장 일반적인 치아이기 때문에 거친 치아를 표준 치아로 기본 설정합니다. 표시되지 않습니다. 이는 메트릭 시스템에서만 사용할 수 있으며 미국 제품은 여전히 표시해야합니다.
6 # -32 * 3/8, 6 #과 같은 미국 나사의 사양에 초점을 맞추고 6 #는 치아의 외경이며 3.5mm에 가깝습니다. 32는 나사 길이의 인치당 32 개의 톱니 (미터 나사의 톱니와 동일 함); 3/8은 나사 길이 (특히 미터 나사와 동일)입니다.
여기서 명심해야 할 두 가지 공식이 있습니다 : 치아 외경 A # = (Ax0.013 + 0.06) x25.4 (mm), 1 인치 = 25.4mm.
그 중 2 # = 2.2mm, 4 # = 2.9mm, 6 # = 3.5mm, 8 # 4.2mm, 10 # = 4.8mm가 기억 될 데이터입니다. 각 유형의 나사에 해당하는 톱니 수도 기억해야합니다 : 2 # -56, 4 # -40, 6 # -32, 8 # -32, 10 # -24, 1 / 4-20, 5 / 16- 18, 3 / 8-16, 1 / 2-13 (미국 표준 치아).
참고 : 미국 UNC 치아는 표준 치아이며 UNF는 미세 치아입니다. 우리는 거친 치아를 표준 치아로 기본 설정합니다.
